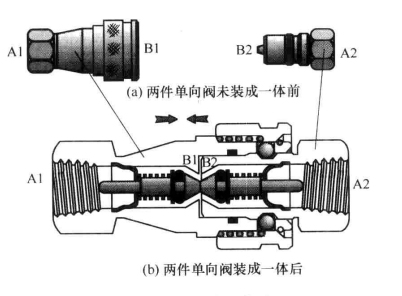

如圖所示,用兩個單向閥對向裝配可組合成一個快接頭(快速拆裝的管接頭)。圖(a)的兩件單向網未裝成一體前,A1→B1與A2→B2油液不能流動。圖(b)中,當兩件單向閥按箭頭方向一插,裝成一體后,便相互頂開各自的單向閥閥芯,于是A1→B1→B2→A2(或A2-B2→B1→A1)形成一條通路,快速地將兩條油路連通起來。反之用力一拔,兩條油路便不通,從而構成一快速拆裝的管接頭。液壓系統的測壓接頭也屬于這種快換接頭,經常用于不需要經常觀察壓力的點,用于液壓初期調試或者故障檢修。如果需要測壓,那么拿根測壓軟管(帶一單向閥)一插就可以測得該點壓力。如果不需要,就拔掉測壓軟管,測壓接頭中的單向閥多為球閥,不測壓時可將油路封死,不往外漏油。還可兼作放氣閥用:如果系統中有氣泡等,可以把該接頭頂開,放出氣體另外,單向閥還可作保壓閥用,對開啟壓力小的大流量閥可作充液閥用。
