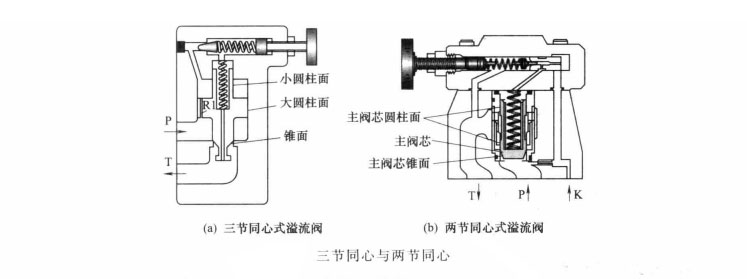

如圖所示,所謂三節同心式溢流閥,是指主閥芯上部小直徑圓柱面、中部大直徑圓柱面和下部錐面三個部位,必須與閥蓋內孔、閥體內孔和閥座錐面保持同心,稱為三節(或三級)同心。三節同心閥要保證三個部位同心,加工難度變大;裝配不好,閥蓋孔稍一裝偏便卡住主網芯,造成溢流閥動作不良等故障;啟閉特性不如兩節同心閥好。由于三節同心式溢流閥比兩節同心式閥早出現,市場占有量大。
所謂兩節同心式溢流閥,指主閥芯的圓柱面與錐面兩級必須同心,加工難度變小。同時隨著插裝閥的出現,可以采用插裝閥的插裝單元,通用性、互換性及維修性好;閥的穩定性也好,賺聲小。
