| 項目 | 規格 | 單位 | VT45 | VT65 | VT75 | VTS525 | VTS527 |
| 加工能力 | 最大回轉直徑 | mm | ∮560 | ∮650 | ∮750 | ∮750 | ∮750 |
| 最大切削直徑 | mm | ∮450 | ∮600 | ∮700 | ∮550 | ∮700 | |
| 主軸 | 主軸端面形式 | 直口 | 直口 | 直口 | 直口 | 直口 | |
| 主軸轉速 | rpm | 3000 | 100-1000 | 50-1500 | 50-1000 | 500-1000 | |
| 卡盤外徑 | mm | 500 | 500 | 630 | 500 | 630 | |
| 刀塔 | 刀具容量 | pc | 臥式八工位 | 臥式八工位 | 臥式八工位 | 排刀/臥式八工位 | 排刀/臥式八工位 |
| 外徑刀柄 | mm | 32 | 32 | 32 | 32 | 32 | |
| 內徑刀柄 | mm | ∮40 | ∮40 | ∮50 | ∮50 | ||
| 中心刀桿 | 160 | ||||||
| 行程 | X軸行程 | mm | 400 | 450 | 700 | 280 | 450 |
| Y軸行程 | mm | 500 | 600 | 700 | 500 | 700 | |
| 液壓單元 | 油壓箱容量 | L | 50 | 50 | 50 | 50 | 50 |
| 液壓馬達 | kw | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
| 切削水單元 | 水箱容量 | L | 180 | 200 | 200 | 200 | 200 |
| 切削水馬達 | w | 250 | 450 | 450 | 450 | 450 | |
| 沖水馬達功率 | kw | 250 | 450 | 450 | 450 | 450 | |
| 馬達 | X軸伺服馬達 | NM | 12 | 18 | 18 | 15 | 15 |
| Z軸伺服馬達 | NM | 22 | 30 | 18 | 15 | 15 | |
| 主軸伺服馬達 | kw | 11/15 | 18.5 | 22 | 18.5 | 22 | |
| 精度 | 重復定位精度 | mm | ±0.005 | ±0.005 | ±0.005 | ±0.005 | ±0.005 |
| 定位精度 | mm | ±0.008 | ±0.008 | ±0.008 | ±0.008 | ±0.008 | |
| 機床外形 | 長×寬×高 | mm | 1700×1880×2500 | 2000×1950×3000 | 2450×1900×3200 | 3000×2400×2700 | 3200×2400×3200 |
| 重量（含附件） | kg | 5500 | 8000 | 9500 | 7000 | 9000 |

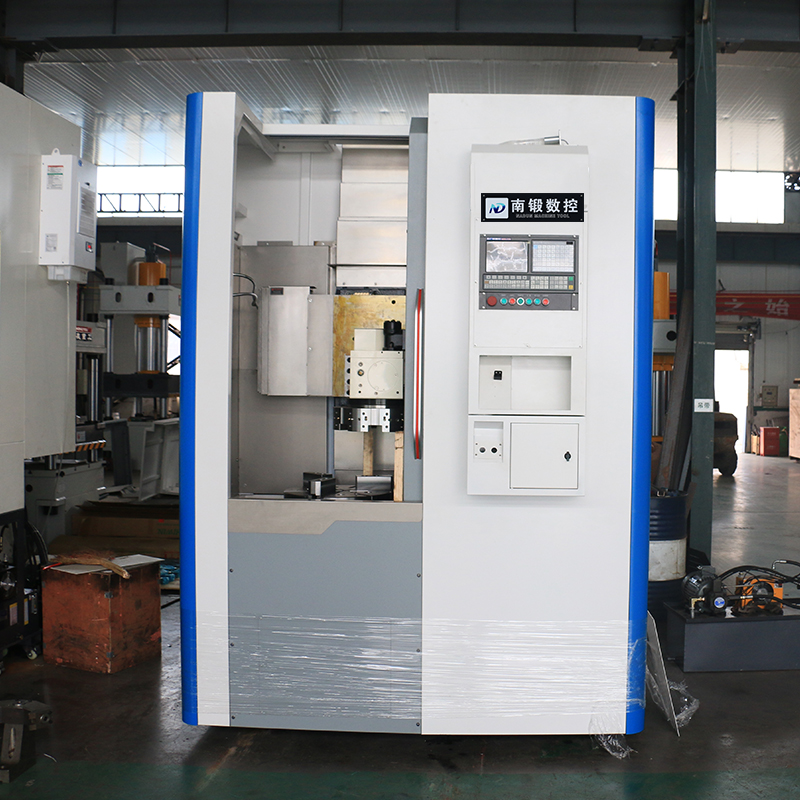

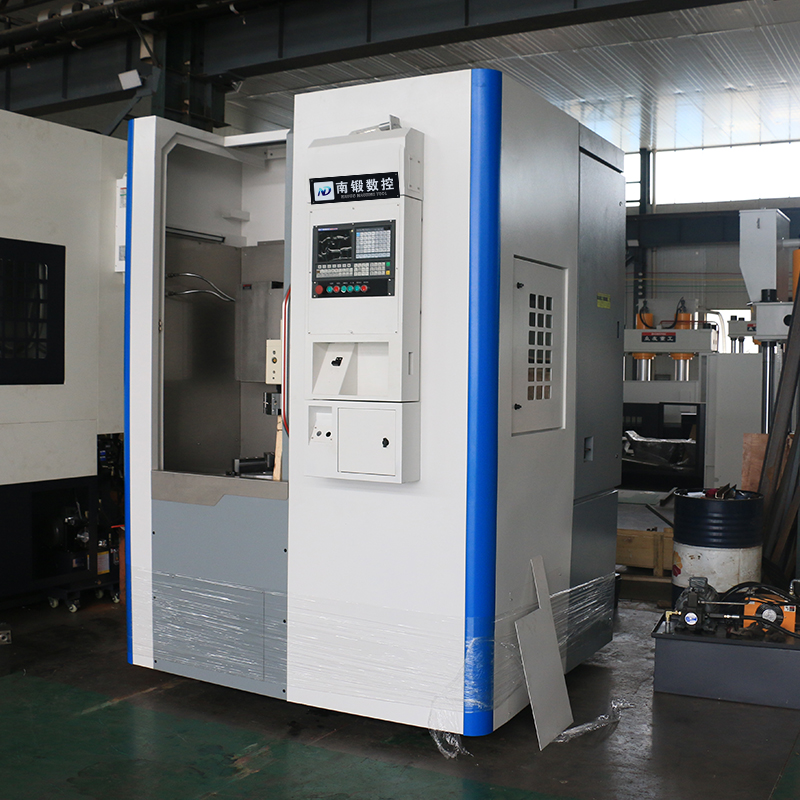

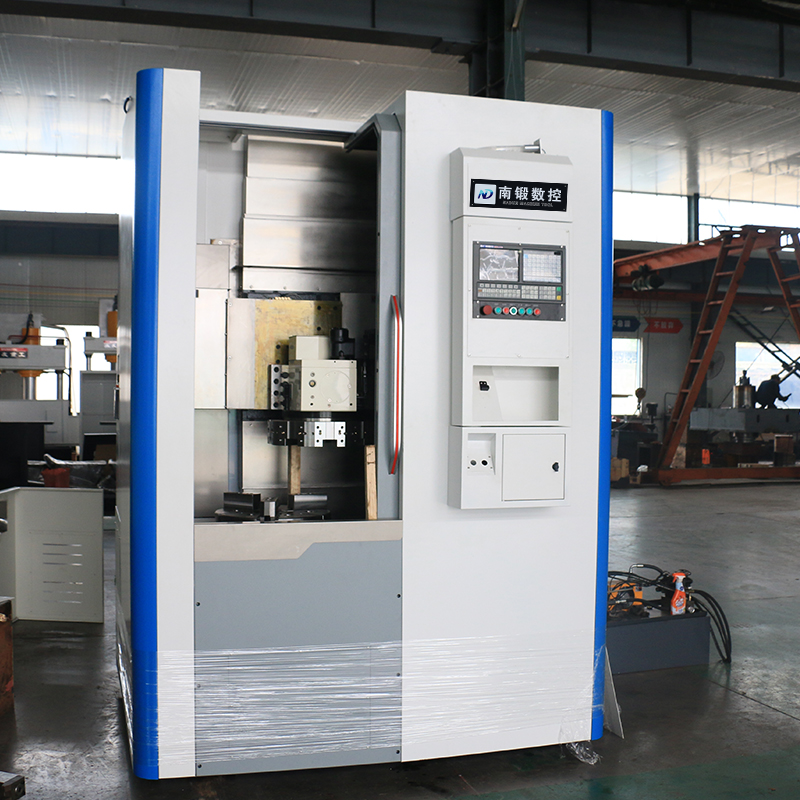

VTC650立式數控車床輪轂剎車鼓切削數控立車高精密立車滕州南鍛結構簡介
1.底座、立柱及滑座均采用高牌號灰口鑄鐵，且經過回火處理，確保機床具有高的強度和長期使用的精度穩定性。
2. 機床采用滾柱型線性滑軌。具有超高剛性和超重負載能力。大幅提升了機床縱橫進給運動的定位精度和承載能力。
3. 機床主軸帶輪和主軸數控伺服電機帶輪通過皮帶連接，可配置22kW電機，無級變速，且變速范圍廣。滿足零件的粗加工和精加工對主軸轉速的不同要求。
4. 垂直及水平方向進給均由伺服電機控制自動進給。兩方向均有限位裝置，垂直方向安裝了負載平衡機構，減輕了絲杠的負載，大大延長了絲杠的使用周期。
5. 機床垂直方向及水平方向滾珠絲杠兩端支撐均采用日本NSK軸承，大大提高和保證機床對零部件的加工精度。
6. 機床采用電動潤滑油泵對各部位采用間歇方式自動潤滑，確保各導軌副、滾珠絲杠副的潤滑，可延長各運動副的使用壽命；
