| 項目 | 規格 | 單位 | VT45 | VT65 | VT75 | VTS525 | VTS527 |
| 加工能力 | 最大回轉直徑 | mm | ∮560 | ∮650 | ∮750 | ∮750 | ∮750 |
| 最大切削直徑 | mm | ∮450 | ∮600 | ∮700 | ∮550 | ∮700 | |
| 主軸 | 主軸端面形式 | 直口 | 直口 | 直口 | 直口 | 直口 | |
| 主軸轉速 | rpm | 3000 | 100-1000 | 50-1500 | 50-1000 | 500-1000 | |

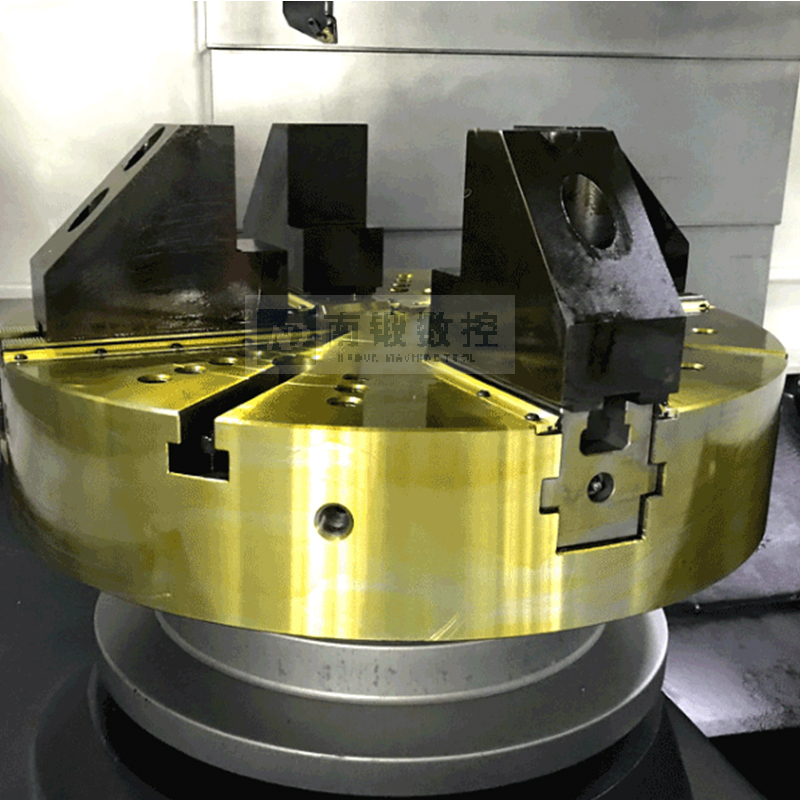

| 卡盤外徑 | mm | 500 | 500 | 630 | 500 | 630 | |
| 刀塔 | 刀具容量 | pc | 臥式八工位 | 臥式八工位 | 臥式八工位 | 排刀/臥式八工位 | 排刀/臥式八工位 |
| 外徑刀柄 | mm | 32 | 32 | 32 | 32 | 32 | |
| 內徑刀柄 | mm | ∮40 | ∮40 | ∮50 | ∮50 | ||
| 中心刀桿 | 160 | ||||||
| 行程 | X軸行程 | mm | 400 | 450 | 700 | 280 | 450 |
| Y軸行程 | mm | 500 | 600 | 700 | 500 | 700 | |
| 液壓?jiǎn)卧? | 油壓箱容量 | L | 50 | 50 | 50 | 50 | 50 |
| 液壓馬達 | kw | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
| 切削水單元 | 水箱容量 | L | 180 | 200 | 200 | 200 | 200 |
| 切削水馬達 | w | 250 | 450 | 450 | 450 | 450 | |
| 沖水馬達功率 | kw | 250 | 450 | 450 | 450 | 450 | |
| 馬達 | X軸伺服馬達 | NM | 12 | 18 | 18 | 15 | 15 |
| Z軸伺服馬達 | NM | 22 | 30 | 18 | 15 | 15 | |
| 主軸伺服馬達 | kw | 11/15 | 18.5 | 22 | 18.5 | 22 | |
| 精度 | 重復定位精度 | mm | ±0.005 | ±0.005 | ±0.005 | ±0.005 | ±0.005 |
| 定位精度 | mm | ±0.008 | ±0.008 | ±0.008 | ±0.008 | ±0.008 | |
| 機床外形 | 長×寬×高 | mm | 1700×1880×2500 | 2000×1950×3000 | 2450×1900×3200 | 3000×2400×2700 | 3200×2400×3200 |
| 重量（含附件） | kg | 5500 | 8000 | 9500 | 7000 | 9000 |
