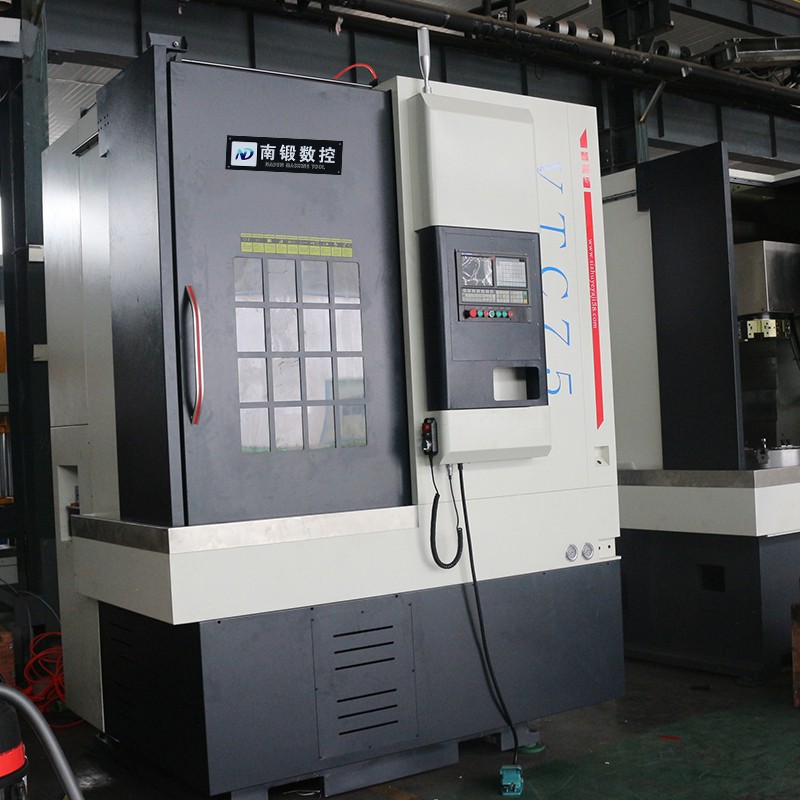

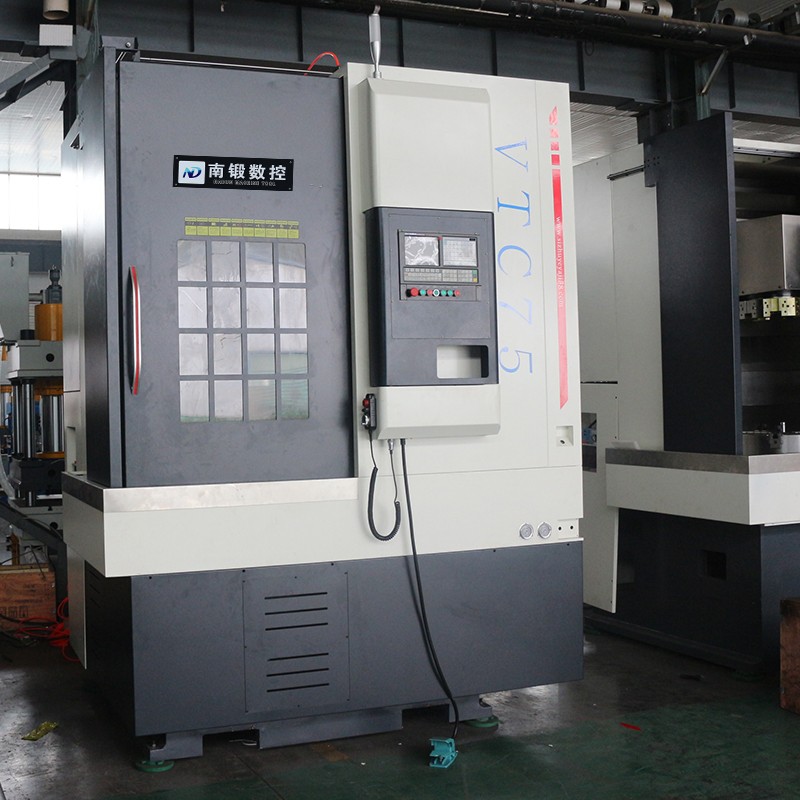

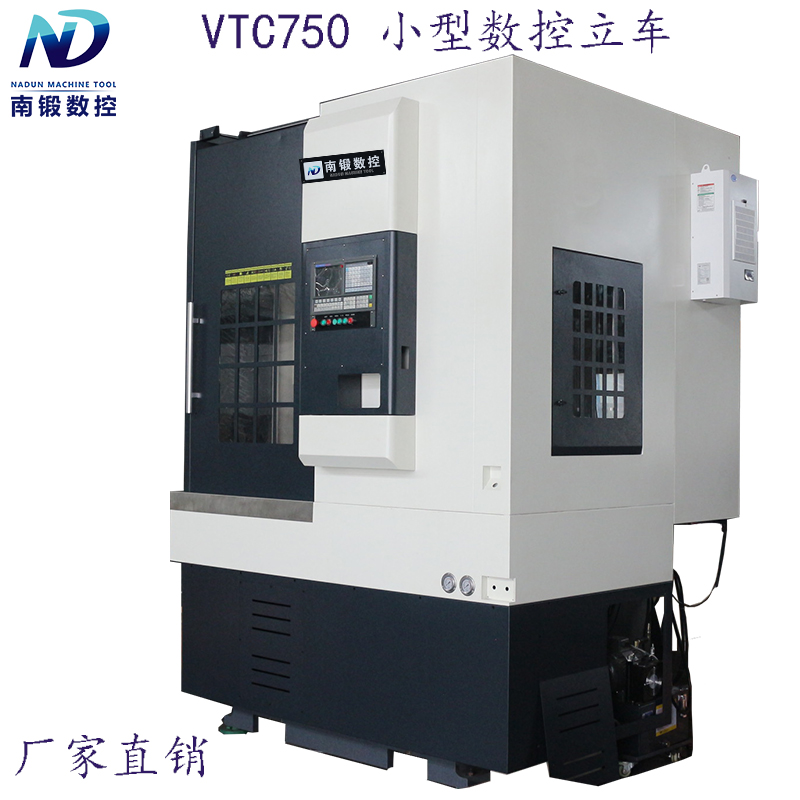

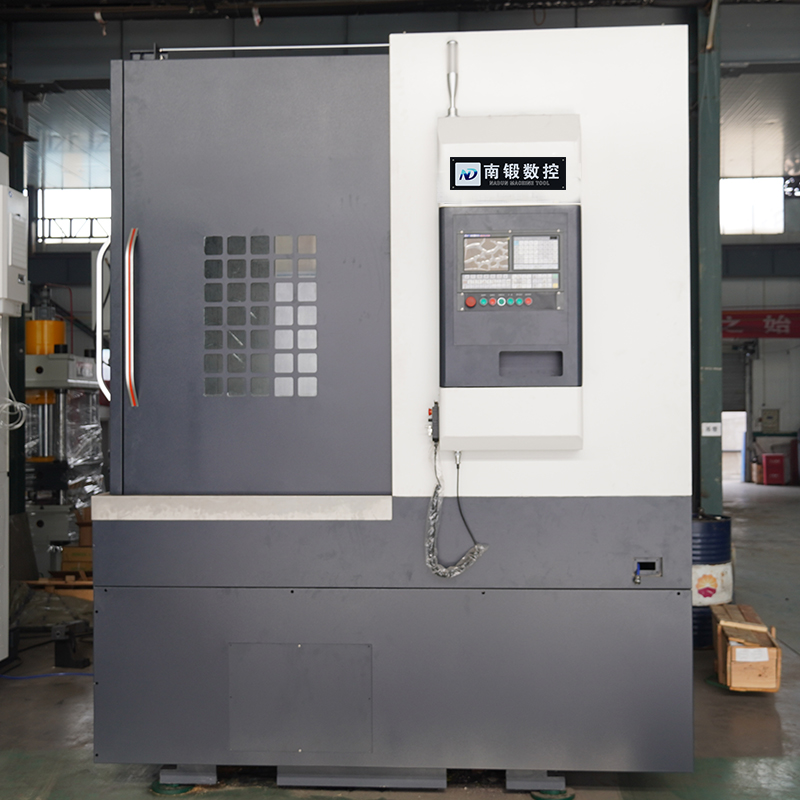

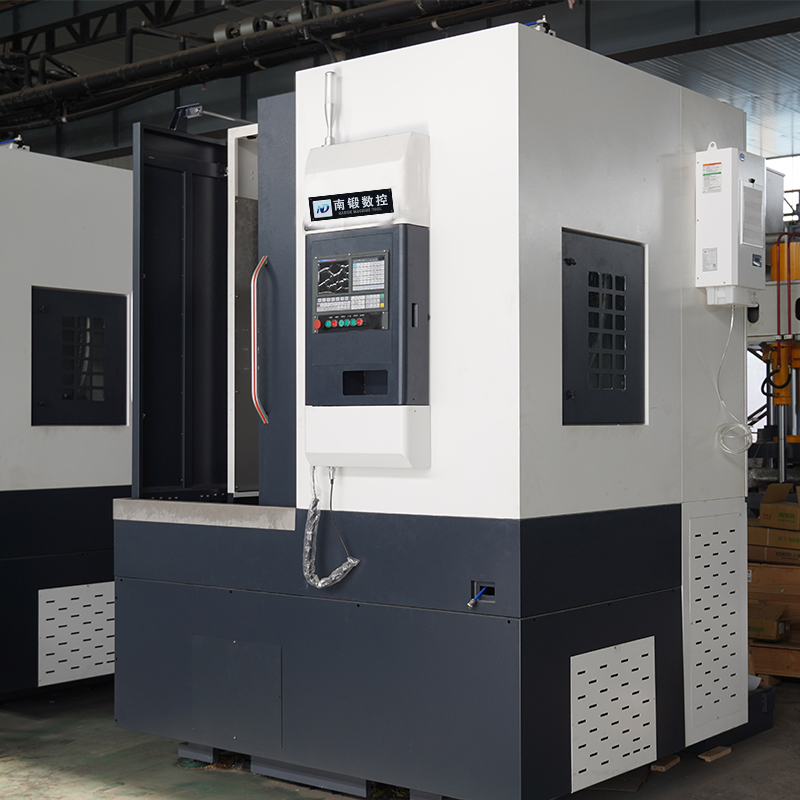

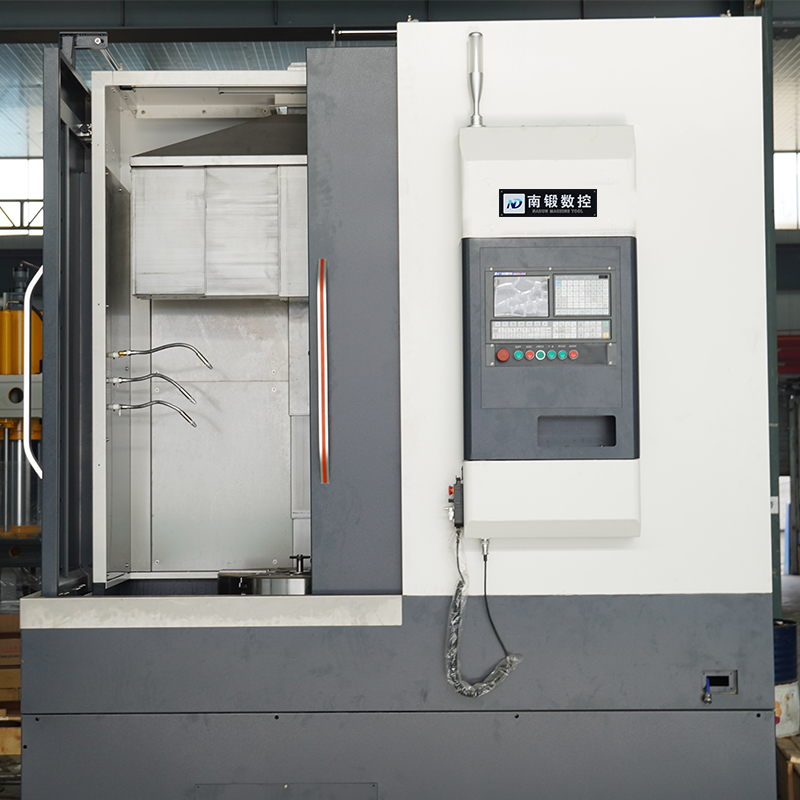

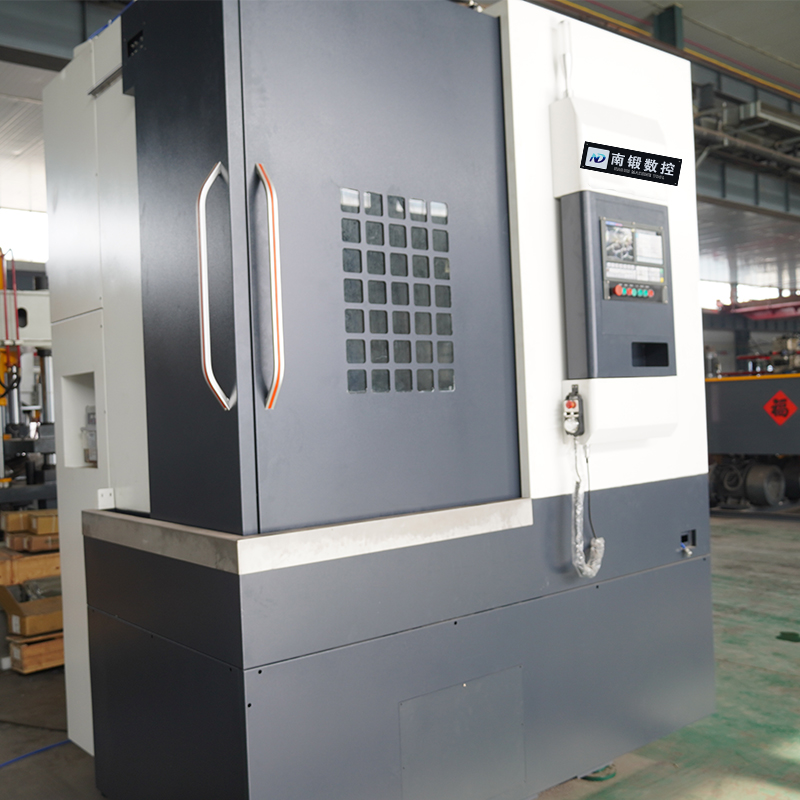

小型數控立車700數控立式車床高速高精密數控立車

undefined

項目	規格	單位	VT45	VT65	VT75	VTS525	VTS527
加工能力	最大回轉直徑	mm	∮560	∮650	∮560	∮750	∮750
加工能力	最大切削直徑	mm	∮450	∮600	∮450	∮550	∮700
主軸	主軸端面形式		直口	直口	直口	直口	直口
	主軸轉速	rpm	3000	100-1000	50-1500	50-1000	500-1000
	卡盤外徑	mm	500	500	630	500	630
刀塔	刀具容量	pc	臥式八工位	臥式八工位	臥式八工位	排刀/臥式八工位	排刀/臥式八工位
	外徑刀柄	mm	32	32	32	32	32
	內徑刀柄	mm	∮40	∮40		∮50	∮50
	中心刀桿				160
行程	X軸行程	mm	400	450	700	280	450
行程	Y軸行程	mm	500	600	700	500	700
液壓單元	油壓箱容量	L	50	50	50	50	50
液壓單元	液壓馬達	kw	1.5	1.5	1.5	1.5	1.5
切削水單元	水箱容量	L	180	200	200	200	200
	切削水馬達	w	250	450	450	450	450
	沖水馬達功率	kw	250	450	450	450	450
馬達	X軸伺服馬達	NM	12	18	18	15	15
	Z軸伺服馬達	NM	22	30	18	15	15
	主軸伺服馬達	kw	11/15	18.5	22	18.5	22
精度	重復定位精度	mm	±0.005	±0.005	±0.005	±0.005	±0.005
精度	定位精度	mm	±0.008	±0.008	±0.008	±0.008	±0.008
機床外形	長×寬×高	mm	1700×1880×2500	2000×1950×3000	2450×1900×3200	3000×2400×2700	3200×2400×3200
機床外形	重量（含附件）	kg	5500	8000	9500	7000	9000

undefined
立式數控車床剎車盤數控立車機床輪轂盤類零部件加工用數控立車結構簡介

1.底座、立柱及滑座均采用高牌號灰口鑄鐵，且經過回火處理，確保機床具有高的強度和長期使用的精度穩定性。
2. 機床采用滾柱型線性滑軌。具有超高剛性和超重負載能力。大幅提升了機床縱橫進給運動的定位精度和承載能力。
3. 機床主軸帶輪和主軸數控伺服電機帶輪通過皮帶連接，可配置22kW電機，無級變速，且變速范圍廣。滿足零件的粗加工和精加工對主軸轉速的不同要求。
4. 垂直及水平方向進給均由伺服電機控制自動進給。兩方向均有限位裝置，垂直方向安裝了負載平衡機構，減輕了絲杠的負載，大大延長了絲杠的使用周期。
5. 機床垂直方向及水平方向滾珠絲杠兩端支撐均采用日本NSK軸承，大大提高和保證機床對零部件的加工精度。
6. 機床采用電動潤滑油泵對各部位采用間歇方式自動潤滑，確保各導軌副、滾珠絲杠副的潤滑，可延長各運動副的使用壽命；

undefined

滕州南鍛數控機床有限公司，主營銷售：液壓機械、數控機床、鍛壓機床、金屬成形機床、礦山機械設備、金屬切削機床、機電設備、五金交電及相關機械零部件；經營本企業相關的進出口業務。我公司經過長期的發展已經成為了我國油壓機行業專業生產企業之一，公司目前擁有大型落地鏜銑床、重型車床、銑床刨床等大型先進設備，主要生產數控立車、四柱液壓機、拉伸液壓機、單臂液壓機、雙柱液壓機、框式液壓機、龍門液壓機、三梁四柱液壓機以及多功能液壓機等液壓機械設備,其次還生產各類油壓機、壓力機的汽保設備，多功能全自動鋼圈換頂機，制動轂鏜床，剪板機，鍛壓機床,沖床，折彎機等。
